Nguyên lý hoạt động của hệ thống lái (Phần 1)

 Bạn có bao giờ thắc mắc tại sao lại như vậy không? Cùng tìm hiểu về nguyên lý làm việc của hệ thống lái trên xe ô tô để giúp bạn lái xe an toàn hơn nhé.

Sau đây sẽ là một số kiến thức cơ bản nhất về hệ thống chuyển hướng của xe. Chúng ta sẽ cùng nghiên cứu về nguyên lý làm việc, một số hệ thống chuyển hướng cơ bản và ảnh hưởng của nó đến tính kinh tế nhiên liệu của xe. Chúng ta hãy cùng xem xét cái gì làm cho chiếc xe chuyển hướng. Chắc chắn nó không đơn giản như bạn nghĩ!

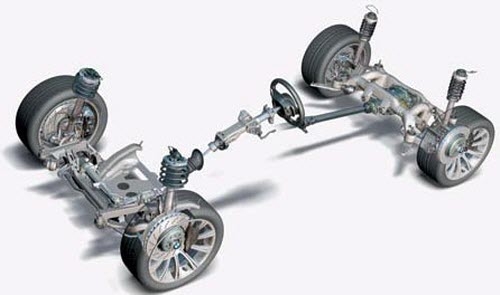

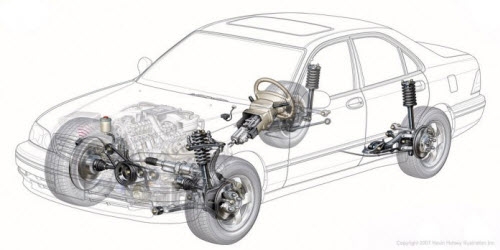

Sơ đồ bố trí hệ thống lái trên xe hơi

 Đầu tiên, bạn sẽ rất ngạc nhiên vì khi chuyển hướng, các bánh xe trước không đi theo cùng một hướng. Tại sao vậy? Để chiếc xe chuyển hướng êm dịu, mỗi bánh xe cần phải đi theo một đường tròn khác nhau. Bởi vì bánh xe bên trong chuyển động theo một vòng tròn có bán kính nhỏ hơn, việc quay vòng khó khăn hơn so với bánh xe phía ngoài. Nếu bạn vẽ một đường thẳng vuông góc với từng bánh xe, các đường thẳng đó sẽ giao nhau tại tâm quay vòng. Sơ đồ hình học dưới đây cho biết bánh xe bên trong sẽ phải quay nhiều hơn bánh xe ngoài.

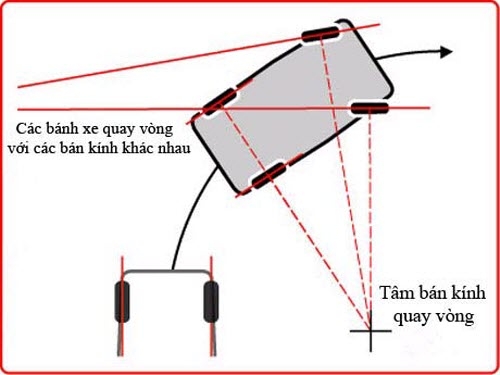

Sơ đồ mô phỏng bán kính quay vòn

 Từ trước đến nay tồn tại một cặp cơ cấu lái khác nhau. Có thể tóm tắt chung nhất là cơ cấu bánh răng - thanh răng(Rack-and-pinion) và trục vít – bánh vít (recirculating ball). Trước hết chúng ta cùng xem xét nguyên lý của hệ thống bánh răng – thanh răng.

Cơ cấu lái bánh răng – thanh răng xuất hiện và rất nhanh được sử dụng phổ biến trên các xe ô tô du lịch và xe tải nhỏ, xe SUV. Nó là một cơ cấu cơ khí khá đơn giản. Một bánh răng được nối với một ống kim loại, một thanh răng được gắn trên một ống kim loại. Một thanh nối (tie rod) nối với hai đầu mút của thanh răng.

Bánh răng tròn được nối với trục tay lái. Khi bạn xoay vành tay lái, bánh răng quay làm chuyển động thanh răng. Thanh nối ở hai đầu thanh răng được gắn với một cánh tay đòn trên một trục xoay.
