Nghiên cứu đặc tính co ngót của bê tông cốt sợi polypropylen Forta-ferro

TÓM TẮT: Bài báo trình bày những nghiên cứu thực nghiệm xác định ảnh hưởng của hàm lượng sợi polypropylen (PP) đến đặc tính co ngót của bê tông xi măng. Cốt sợi PP khi thêm vào bê tông sẽ ngăn ngừa sự hình thành vết nứt, tăng cường độ dẻo dai và khả năng hấp thụ năng lượng. Hàm lượng cốt sợi sử dụng trong nghiên cứu dao động từ 0 đến 0.5% theo thể tích của hỗn hợp bê tông. Kết quả nghiên cứu cho thấy, việc bổ sung cốt sợi đã làm giảm đáng kể co ngót của bê tông xi măng. Hàm lượng sợi càng tăng thì càng giảm độ co ngót của hỗn hợp. Việc giảm đáng kể co ngót của bê tông xi măng cốt sợi PP sẽ có ý nghĩa lớn trong việc làm tăng tuổi thọ sử dụng cho kết cấu sử dụng vật liệu này.

TỪ KHÓA: Bê tông cốt sợi, polypropylen, hàm lượng sợi, co ngót.

ABSTRACT: This paper presents empirical research to determine the effect of polypropylene (PP) fiber content on shrinkage properties of cement concrete. PP Fiber will prevent crack formation, increase toughness and absorb energy. The fiber content used in this research ranged from 0 to 0.5% by volume of the concrete mix. Research results show that fiber reinforcement significantly reduces shrinkage of cement concrete. The higher the fiber content, the less the shrinkage of the concrete. Significant reduction of shrinkage of PP reinforced concrete will increase lifetime of PP concrete structure.

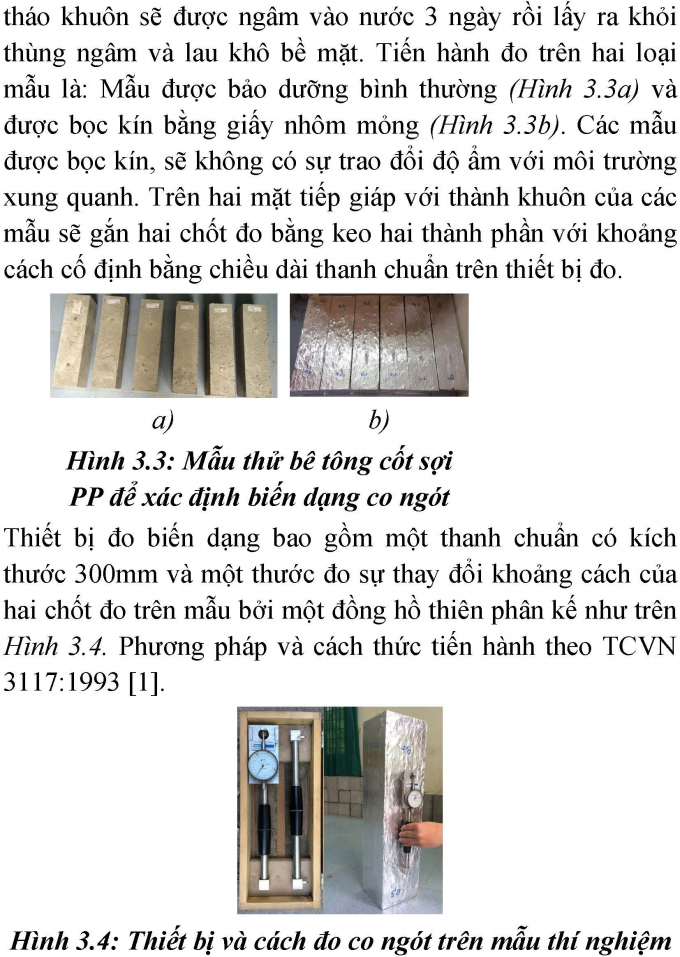

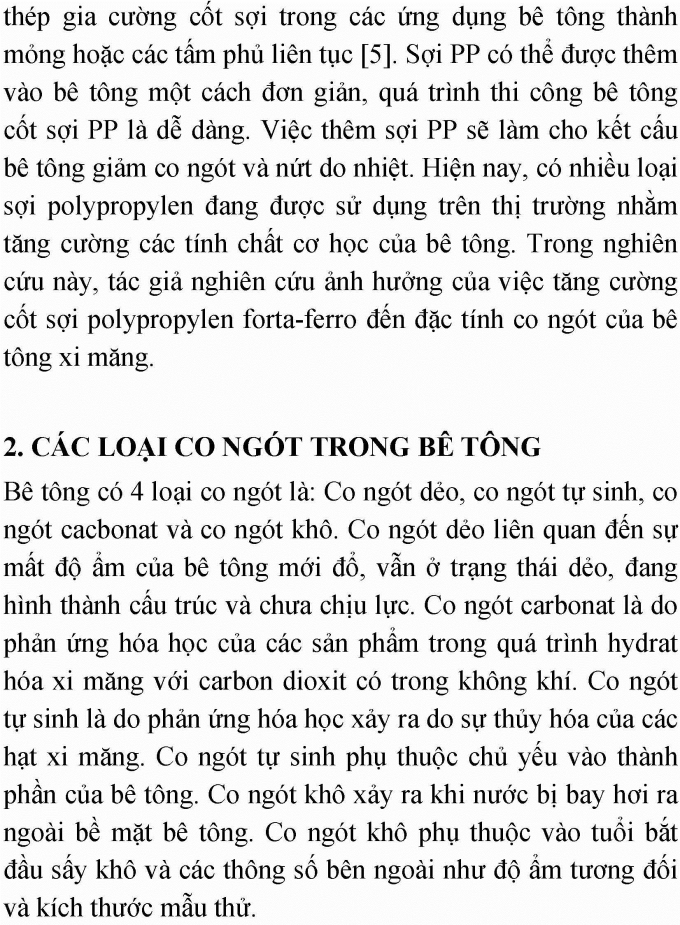

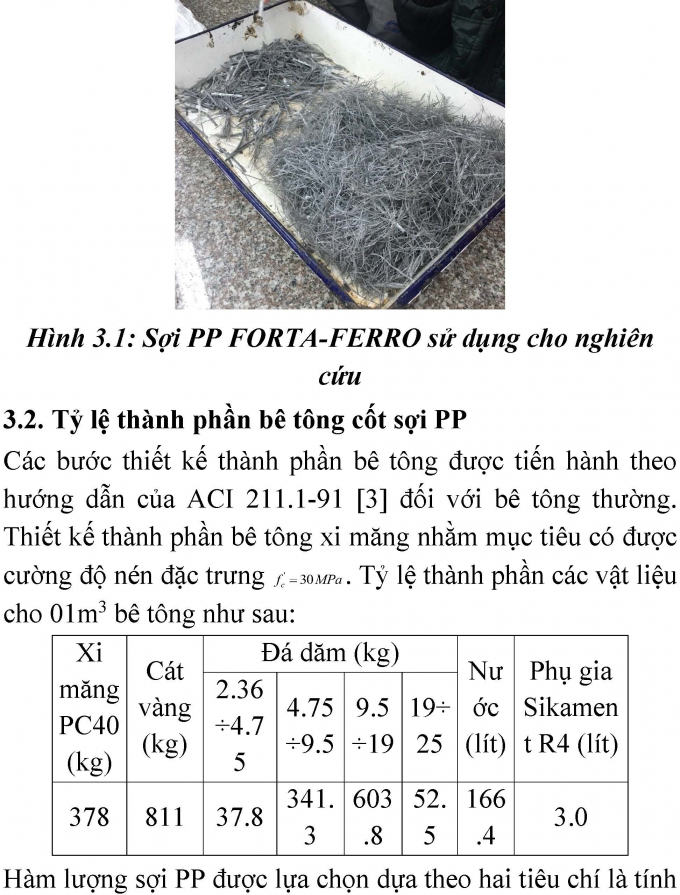

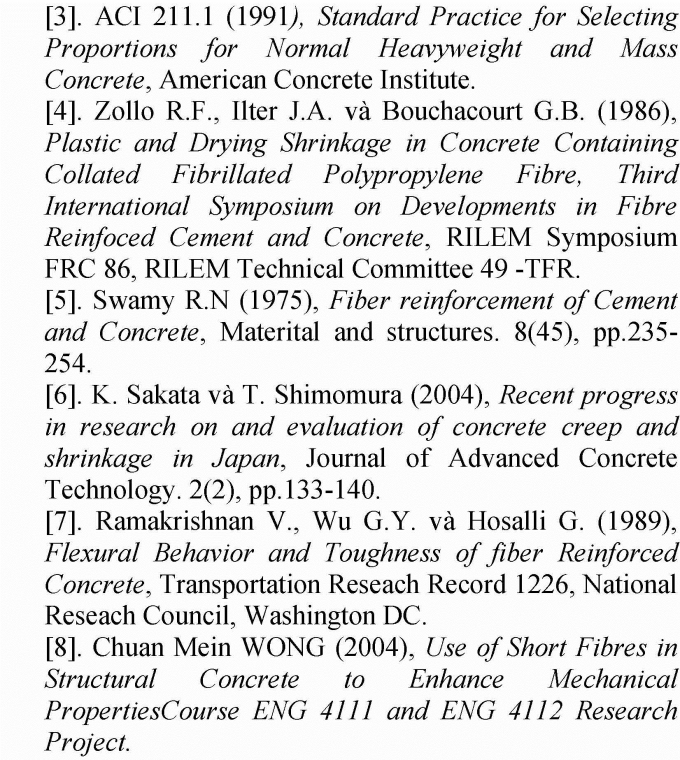

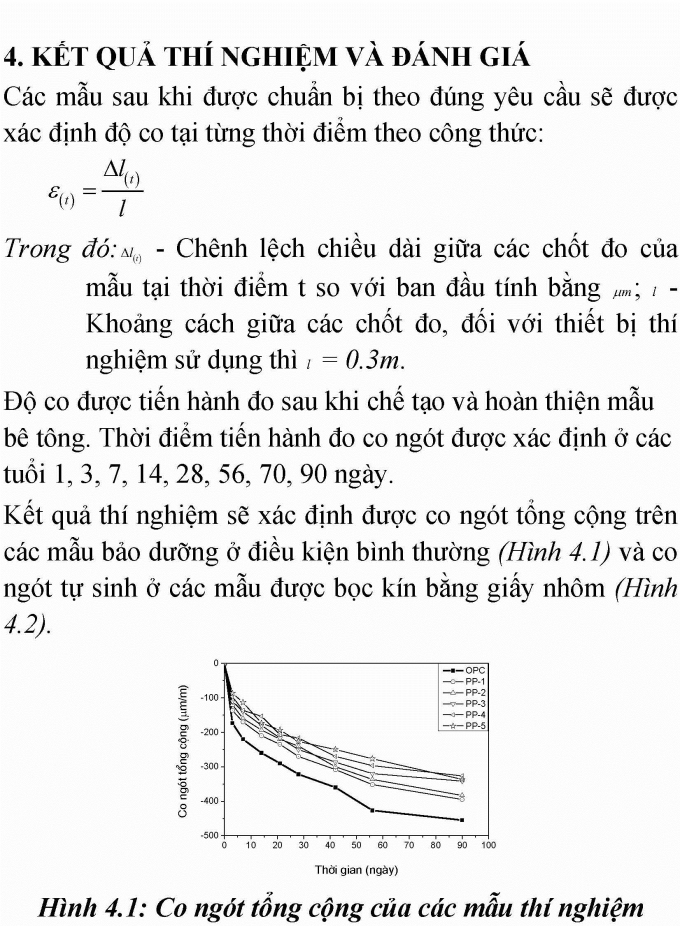

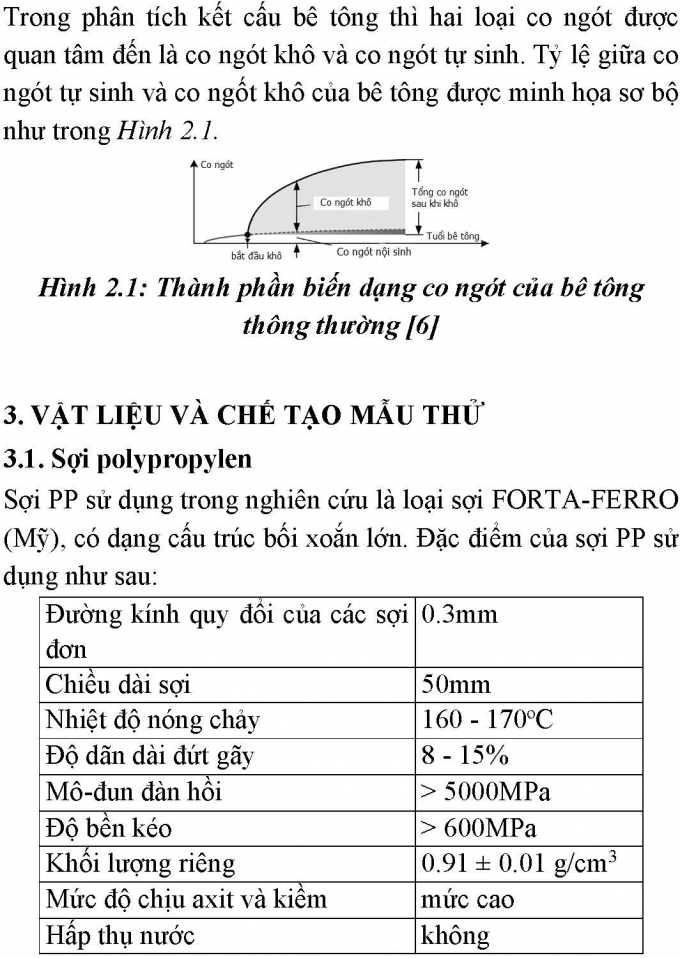

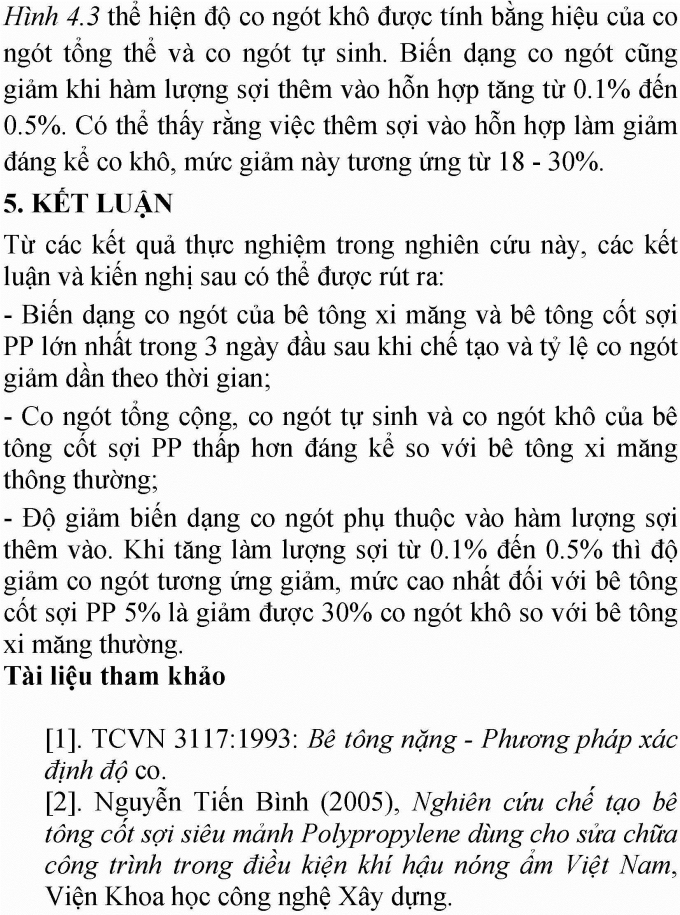

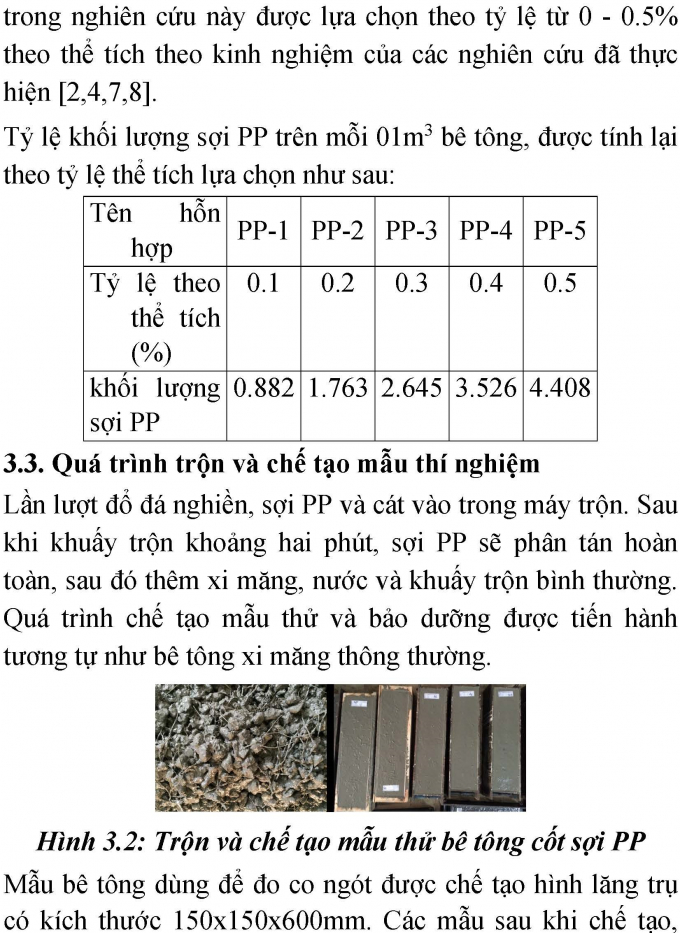

KEYWORDS: Fiber reinforced concrete, polypropylen, fiber content, shrinkage.
